1.風機的用途

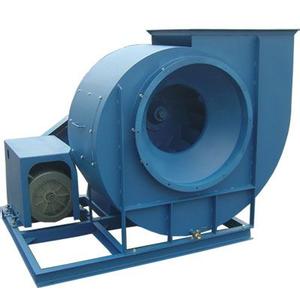

C6-48型排塵離心風機適用于排送含有木質碎屑、纖維和塵土等的空氣混合物。
2.風機的型式
通風機制成單吸入,有№3.15、№4、№5、№6.3、№8、№10、№12.5共七個型號。
通風機制成右旋轉和左旋轉兩種型式。從傳動組正視風機,如葉輪順時針旋轉稱為右旋轉,以“右”表示;逆時針旋轉稱為左旋轉,以“左”表示。
風機的出口位置以機殼的出風口角度表示?!白蟆薄坝摇本芍瞥?度、45度、90度、135度、180度、225度共六種角度。
3.風機的結構
風機主要由葉輪、機殼、進風口、傳動組等組成。
(1)葉輪:有10片材料為A3的后傾圓弧葉片,焊接與弧錐形輪蓋與平板形輪盤中間。經靜、動平衡校正,故運轉平穩。
(2)機殼:用普通鋼板焊接成蝸形殼整體。
(3)進風口:做成收斂式流線型的整體結構,用螺栓固定在機殼入口側。
(4)傳動組:有主軸、軸承箱、皮帶輪等組成。主軸由*鋼制成,軸承箱整體結構。采用滾動軸承,滾動軸承用潤滑脂潤滑。
