風機的用途
Y8?39、Y9?38兩系列鍋爐離心引風機,是為使工業鍋爐在變工況運行時,引風機能在*區工作,達到節能之目的,由機械工業部風機節能組,組織全國風機行業名家聯合設計、國家經委和機械工業部重點推廣的*節能產品,具有效率高、噪聲低、性能曲*區寬廣等優點。
本風機適合于配有省煤器(預熱器)和消煙除塵裝置的0.5~35t/h工業鍋爐選用。凡進氣條件相近,性能又相適應者均可選用,但*進氣溫度不得超過250℃。
在引風機前必須加裝除塵效率不低于85%的除塵裝置,以降低進入風機的煙氣含塵量,減輕煙塵對風機的磨損,提高風機的使用壽命。
風 機 的 特 點
當前工業鍋爐系列較多,燃用煤質優劣懸殊,配用的除塵器、省煤器阻力不一,所需的引風機的風量、風壓差異較大,考慮到風機的經濟性和適應性,故提供Y8?39和Y9?38型兩個系列風機供用戶選用。機號相同的兩個系列風機的聯接及安裝尺寸相同。
風 機 的型 式
1.本風機制成單吸入。機號有№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№9、№10、№11.2、№12.5、№14、№16十三個機號。
2.本風機又可制成順時針旋轉和逆時針旋轉兩種形式,從傳動部正視風機,如葉輪順時針旋轉者稱為右旋風機,以右表示,反之稱左旋風機,以左表示。
3.風機的出口位置以機殼的出口角度表示,右旋風機、左旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。如您需用其它機號或其它角度,我廠有實力為您“點菜”設計,精心制造,直到您滿意為止。
結 構 和 特 性

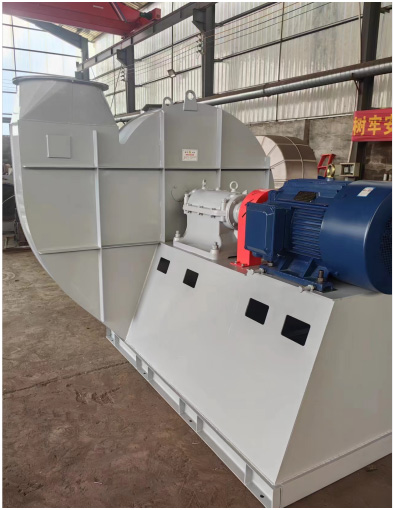

風機由葉輪、機殼、進風口、傳動組、調節門等部件組成。
1.葉 輪 :材料為16Mn,長短相間前向彎曲葉片,焊于弧錐形前盤與平板后盤中間,葉輪成型后經嚴格的靜動平衡校正和超速運轉試驗,因此運行平穩可靠。
2.機 殼:用鋼板焊接成蝸形整體。在蝸板上開有清灰門,便于清除葉片和機殼內的積灰。保證葉輪的平衡性和氣動性能。
3.進風口:制成收斂式流線形整體結構,用螺栓固定于風機一側。
4.傳動組:由主軸、水冷軸承箱、聯軸器組成。
主軸由*鋼制成,采用滾動軸承,軸承箱有整體式和剖分式兩種形式?!?~6.3采用整體式軸承箱;№7.1~16采用剖分式軸承箱,兩種軸承箱上均需通水冷卻,耗水量因工作溫度和環境溫度不同而異,一般按0.5 m3/h~1m3/h考慮。軸承箱上裝有溫度計和油位指示,軸承箱采用30號機械油,加油量按油標標志要求實施。
5.調節門 :用來調節風機流量大小。調節門為花瓣調心式,軸向安裝于進風口之前,采用外部傳動的結構,轉動靈活方便,調節范圍由90°(全閉)到0°(全開)。調節門的板把位置從進風口方向看在右側,對右旋轉風機,把從下往上推是從全閉到全開方向;對左旋轉風機,板把從上往下拉是由全閉到全開方向。為使調節門各部正常工作,必須搞好潤滑,建議采用高溫(260℃)膨潤土脂,使風機在高溫運轉時不至失效。
風機性能選擇與應用
本風機性能表中的性能參數按風機無因次性能表的“表一” “表二”換算
當Re≥5×106時換算的結果是正確的,而對于Re≤5×106時,已對各機號根據實驗結果進行了相當修正。其值以性能表為準。
式 中 : Re—雷諾數
D2—葉輪葉片外緣直徑
U2—葉輪葉片外緣線速度(m/s)
μ—運動粘性系數(0.15×10-4) m2/s
無因次性能曲線換算為有因次的計算公式:
全 壓 (mmH2O)
流 量 (m3/h)
式 中 ρ為氣體密度 (kg?s2/m4)
