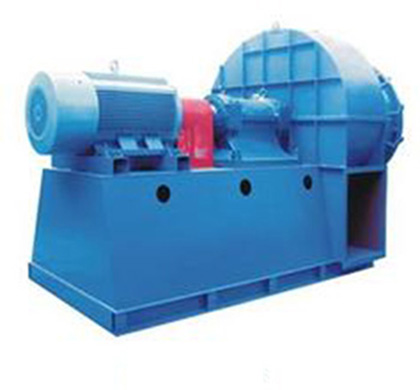

風 機 的 用 途
G4-73和Y4-73型鍋爐通、引風機主要適用于火力發電廠中2~670 t/h蒸氣鍋爐的通、引風機系統。在無其它特殊要求時,G4-73亦可用于礦井通風及一般通風。
通風機輸送的介質為空氣,*溫度不得超過80℃;引風機輸送的介質為煙氣,*溫度不得超過250℃。
在引風機前,必須加裝除塵裝置,以盡可能減少進入風機中煙氣的含塵量。根據一般電廠的使用情況,所配除塵器效率不得低于85%。
風 機 的 型 式
1. 通風機與引風機均制成單吸入,各有№8~29.5共13個機號。
2. 從電機一端正視,葉輪順時針旋轉者稱右旋風機,以“右”表示;反之為左旋風機,
以“左”表示。
3. 風機的出風口位置,以機殼的出風口角度表示。
4. 風機的傳動方式為D式,均采用彈性聯軸器聯接。
風 機 的 結 構
風機主要由葉輪、機殼、進風口、調節門及傳動部分組成:
1.葉 輪 — 12片后傾機翼斜切形葉片焊接于錐弧形前盤與平板后盤中間。由于采用了機翼形葉片,保證了風機*率、低噪聲、高強度。葉輪經靜、動平衡校正和超速運轉實驗,故運轉平穩可靠。同一機號的通、引風機葉輪,結構相同,但材質不同,一般來說通風機選A3,引風機選16Mn。
2.機 殼 — 用普通鋼板焊接成蝸形體。單吸入風機的機殼做成三種不同形式(№8~12機殼作成整體結構,不能拆開,№14~16機殼作成兩開式,№18~29.5機殼作成三開式)。對引風機,蝸形板作了適當加厚,以防磨損。
3.進風口 — 收斂、流線型的進風口制成整體結構,用螺栓固定于風機入口一側。
4.調節門 — 用來調節流量的裝置,軸向安裝于進風口之前。調節范圍由0o(全開)到90o(全閉)。調節門的搬把位置:從進風口方向看在右側,對右旋風機,搬把由下往上推是由全閉到全開方向,對左旋風機,搬把由上往下拉是由全閉到全開方向。
5.傳 動 — 傳動部分的主軸由*鋼制成,本風機均采用滾動軸承。軸承箱有兩種形式:№8~16用整體的筒式軸承箱;№18~29.5用兩個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位指示器(僅引風機)。潤滑油采用30號機械油,加油量按油位標志要求?!?~
- 1 -
16整體筒式軸承箱如采用干油時,在軸承箱內滾珠一側應加擋油板,其固定槽予已制。引風機備有水冷裝置,因此,須加裝輸水管,耗水量隨氣溫不同而異,一般按0.5~1 m3/h考慮。
