LX-04 型高壓離心通風機
1、用 途
LX-04型高壓離心通風機,該風機可作為各種熔爐、鍛冶爐的鼓風用,也適用于輸送空氣及無腐蝕性、不自燃、不含有粘性物質的氣體。輸送介質的溫度不超過80℃,介質中所含的塵土及硬質細顆料不大于150mg/m3。
2、形 式
風機制成單吸入式;
有順時針和逆時針旋轉兩種形式。從電動機一端正視,葉輪按順時針方向旋轉稱為順時針旋轉風機,以“右”表示,葉輪按逆時針方向旋轉稱為逆時針旋轉風機,以“左”表示。
出口角度分別為0°、90°、180°三個方向,用戶可根據實際管網分布需要自行選擇。
該型風機傳動方式均為D式聯軸器傳動。
產品全稱舉例如下:
LX-04-920右90°
LX-04-920左0°
當上述機號、旋向、出風口角度和傳動方式不能滿足您的需要時,我們有能力為您點菜設計,直至您滿意為止。
3、結構特點

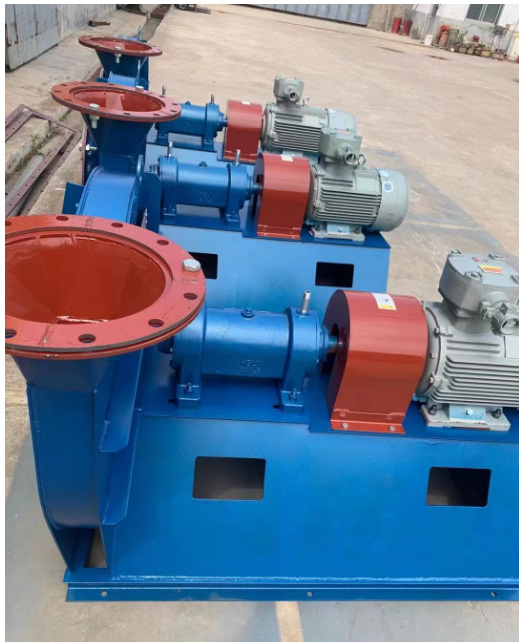

LX-04風機由葉輪、機殼、蓋板(進風口)、傳動組、機座、軟連接、進出口消聲器、進口消聲器支架等組成。
?。?)葉輪 葉型按新的*前向風機理論進行設計。葉輪采用前向葉片、曲線型前盤和平板后盤組成,減少氣流沖擊,穩定性好,電動機不易過載,大大延長了風機使用壽命。該型風機壓力系數高、周速低、噪聲小,因而實用性好。
?。?)機殼 用普通鋼板焊接成蝸形殼整體。
(3)蓋板(進風口) 收斂、流線型的進風口制成整體結構。用螺栓固定在風機入口側,與軸向平行的截面為曲線形狀,能使氣體順利進入葉輪,且損失較小。
?。?)傳動組 由主軸、軸承箱、聯軸器等組成。主軸由*鋼制成。防漏油軸承箱,采用搭接式甩油環將高速旋轉的軸承帶起的油甩至軸承箱內壁流回油池;半開式鋁質油封除方便檢修和防止摩擦事故外,可沿軸向增大阻力將部分稀油截回油池;外側壓盤根是將少量的稀油擋??;軸承箱上部設有通氣塞減小了軸承箱里的微正壓,保證不漏油,防塵性能好。
(5)機座 本風機制成整體底座結構,安裝方便,結構緊湊。
(6)為減小噪聲,帶進出口消聲器,保證人體安全。
4、性能與選擇
?。?)風機的性能 風機的性能以風機的流量、全壓、主軸轉速,軸功率等參數表示。選擇曲線與性能表中所給出的性能。風機性能:t=20℃、大氣壓力Pa=101325Pa 、氣體密度ρ=1.2Kg/m3空氣介質計算。
選擇曲線與性能表中性能。訂貨時以性能表為準。風機性能試驗全壓值的偏差一般不超過設計全壓值的5%。
如風機使用條件與上述不符時,性能應按相關公式進行換算。
?。?)流量過多或不足時的處理 在使用時,常常發生流量過多或不足的現象,產生這種現象的原因很多,如果是在使用過程中發生流量時大時小的現象,主要是由于管網中的阻力時大時小。如果是在使用過程中,經過較長時間逐漸減少,主要是由于管網堵塞。
在風機新安裝后,進行正式運轉時就發生流量過大或不足現象的原因主要有下列幾點:
管網阻力實際值與計算值相差過大。
由一般管網特性方程式:P=Kq2,式中K—阻力系數。
如實際值K小于計算值K時,則流量增大,若實際值K大于計算值K,則流量減小。
?、谶x擇時未考慮風機本身全壓值編差δP的影響,當風機實際全壓為正偏差時,則流量增大;為負偏差時,則流量減小。
在風機新安裝后開始正式運轉時,或在使用過程中發生流量過大或過小時,可采用下列方法之一消除之;
利用調換新的壓力較高或低的風機以增減流量。
改變管網阻力系數K以改變流量。
必須指出的是:一般都是采用節流裝置來調節流量,但當實際流量比需要流量大的很多時,這種方法浪費電力過多,很不經濟,如果條件允許時,通常采用降低風機轉速或調換壓力較低的風機。
5、安裝與使用
在安裝前首先應準備好材料和工具,對風機各部機件進行全面核對,對葉輪、機殼、主軸和軸承等機件更應特別細致檢查,如發現損傷,應予修復,然后用煤油清洗軸承箱內部。
在進行固定操作過程中必須注意以下幾點:
1、在一些接合面上,為了防止生銹,減少拆卸困難起見,應涂上一層潤滑油或機械油。
2、在上接合面的螺栓時,如有定位銷釘應先上好銷釘,再擰緊螺栓。
3、在進風口消聲器與支撐架接合面上,加橡膠墊,減少振動,以免造成損壞。
4、檢查機殼內及其它殼體內部,不應有掉入和遺留的工具或雜物。
安裝時的具體要求是:
1、安裝時,嚴禁兒童、老人、殘疾人等行動不便者或無關人員在場圍觀。
2、按先安裝風機,后接通電源的次序進行。
3、安裝風機時,輸氣管道的重量不應加在機殼上。
4、按圖紙校正進風口與葉輪之間間隙尺寸,而且保持軸的水平度。
5、風機安裝完后,用手或杠桿撥動轉子,檢查是否有過緊或刮蹭等現象。在無過緊或刮蹭的情況下方可進行試運轉。
6、電動機安裝后,安裝聯軸器防護罩,如進氣口處不接進氣管道時,也需加防護網或其它安全裝置(用戶自備)。
其它部件,按圖紙對應位置進行安裝。
通風機所采用的電機功率,系指在特定的工況下,軸功率加上機械損失與應有的儲備量而言,并非出風口全開時所需功率,如風機的出口或入口不接管路或未加外界任何阻力而進行空轉,則電機亦有被燒之危險。為安全起見,應在風機的出口或入口管路中加裝閥門,起動電機時將其關閉,運轉后將閥門慢慢開啟,直至規定工況,并注意電流是否超標。
6、維護
l、風機不許帶病運行。
2、風機的維護和修理必須在停機斷電、風機確實停穩后進行。
3、維護人員不許隨意更換,應保持相對的穩定,*專人使用,專人維護。
4、在修理風機時電機開關須有專人監護或上鎖。
5、定期清除風機及管道內部的灰塵、污垢及水等雜質,并防止銹蝕。
6、除每次拆修后更換潤滑脂外,還應定期更換潤滑脂。
故障 | 原因 |
軸承箱體 振動劇烈 | 1.機殼或進風口與葉輪摩擦。 2.基礎的剛度不夠或不牢固。 3.葉輪鉚釘松動或輪盤變形。 4.葉輪軸盤與軸松動。 5.機殼與支架、軸承箱與支架、軸承箱蓋與底座等聯接螺栓松動。 6.風機進、出氣管道的安裝不良,產生振動。 7.轉子失衡。 8.支架變形,聯軸器不對中。 |
軸承溫 升過高 | 1.軸承箱振動劇烈。 2.潤滑油質量不良、變質或填充過多和含有灰塵、粘砂、污垢等雜質。 3.軸承箱蓋、座聯接螺栓之緊力過大或過小。 4.軸與滾動軸承安裝歪斜,前后兩軸承不同心。 5.滾動軸承損壞。 |
電動機電 流過大和 溫升過高 | 1.開車時進氣管道內閘門或節流閥未關嚴。 2.流量超過規定值或風管漏氣。 3.風機輸送之氣體密度過大或含粘性物質。 4.電動機輸入電壓過低或電源單相斷電。 5.受軸承箱振動劇烈的影響。 6.受并聯風機工作情況惡化或發生故障的影響。 |
7、訂 貨 須 知
訂貨時須注明風機的機號、轉速、風量、壓力、出風口角度及旋轉方向,以及電動型號規格。
