1、風機的用途
本風機適合于配有省煤器(預熱器)和消煙除塵裝置的0.5~35t/h工業鍋爐選用。凡進氣條件相近。性能又相適應者均可選用,但*進氣溫度不得超過250℃。
在引風機前必須加裝除塵效率不低于85%的除塵裝置,以降低進入風機的煙氣含塵量,不但減少了煙氣對環境污染,而且降低了煙塵對風機的磨損,有利提高風機的使用壽命。
2、風機的型式
1)本風機制成單吸入,機號有№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№8.3、№9、№10、№10.5、№11.2、№12.5、№14、№16、№20、№22共17個機號。
2)本風機又可制成順時針旋轉或逆時針旋轉兩種型式,從傳動組部正視風機,如葉輪順時針旋轉稱為順時針旋轉風機,以“順”表示;葉輪逆時針旋轉,稱為逆時針旋轉風機,以“逆”表示。
3)風機的出口位置以機殼的出風口角度表示。順時針選轉風機、逆時針旋轉風機均可制成0°、45°、90°、135°、180°、225°共六種角度。
4)風機的傳動方式為C式和D式兩種。
5)產品全稱舉例如下:
LF38-04№8.3D左0°
其中: 38為比轉速, №8.3表示葉輪直徑830 mm。
3、風機的結構

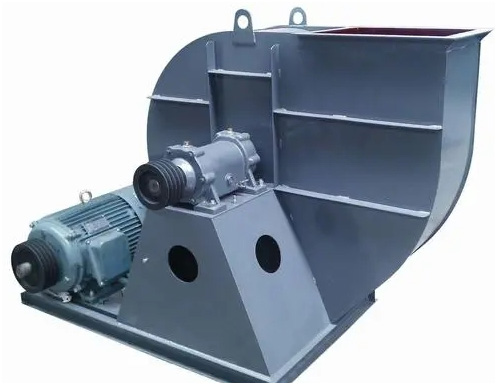

風機由葉輪、機殼、進風口、傳動組、調節門、整體支架等部件組成。
1)葉輪材料為16Mn,風機葉片分為大小葉片,各為14片,為長短相間前向彎曲葉片。葉輪成型后經靜、動平衡校正,因此運轉平穩可靠。
2)機殼用鋼板焊接成蝸形殼整體。在蝸殼上開有清灰門。便于清除葉片和機殼內的積灰,保證葉輪的平衡性和氣動性能。
3)進風口做成收斂式流線型的整體結構,用螺栓固定在前蓋板上。
4)傳動組由主軸、水冷軸承箱、聯軸器等部件組成。
主軸由*鋼制成。采用滾動軸承,軸承箱有整體式和剖分式兩種形式?!?~№6.3采用整體式軸承箱;№7.1~№22采用剖分式軸承箱。兩種軸承箱上均需通冷卻水。耗水量因工作溫度和環境溫度的不同而異,一般按0.5~1m3/h考慮。
軸承箱上裝有溫度計和油位指示器,軸承箱內潤滑油采用30號機械油,加入油量按油位標志的要求。
5)調節門是用來調節風機流量大小的裝置。該風機由11片花瓣式葉片組成,軸向安裝在進風口前面。由于采用了外部傳動的結構,轉動靈活方便。調節范圍由90°(全閉)到0°(全開)。調節門的扳把位置,從進風口方向看,在右側。對于右旋風機,扳把由下往上推是由全閉到全開方向;對于左旋風機,扳把由上往下拉是由全閉到全開方向。
為了使調節門各部位正常工作,必須很好地潤滑。潤滑脂采用高溫(260℃)膨潤土脂,使風機在高溫運轉時仍能保證潤滑作用。
6)該風機為整體支架式。整體支架便于運輸和安裝,并且可以*可能的保證其性能,在本廠測試的性能是安裝好的,到廠家后不會由于重新安裝而出現其性能上的較大變動。對于整體支架的風機,可以不受位置的限制,不用再打較深的水泥地基,只要是平地就可以放置該風機,并使之運行。
4、風機的性能與選擇
風機的性能:風機的性能以風機的流量、全壓、主軸轉速,軸功率等參數表示。選擇曲線與性能表中所給出的性能。性能表與選用表中№4~№6.3按氣體溫度t=220℃、200℃,大氣壓力Pa=101325Pa,氣體密度ρ=0.713kg/m3、0.745kg/m3的煙氣介質計算?!?.1以上按氣體溫度t=200℃、175℃,大氣壓力Pa=101325Pa,氣體密度ρ=0.745kg/m3、0.784kg/m3的煙氣介質計算。帶調節門風機的選擇曲線與性能表均指調節門葉片為全開(0°)時的參數。
選擇曲線與性能表中性能均指調節葉片為全開200℃時的性能。訂貨時以性能表為準。風機性能試驗全壓值的偏差不超過設計全壓值的5%。
如風機使用條件與上述不符時,性能應按相關公式進行換算。
流量過多或不足時的處理。在使用時,常常發生流量過多或不足的現象,產生這種現象的原因很多,如果是在使用過程中發生流量時大時小的現象,主要是由于管網中的阻力時大時小。如果是在使用過程中,經過較長時間逐漸減少,主要是由于管網堵塞。
在風機新安裝后,進行正式運轉時就發生流量過大或不足現象的原因主要有下列幾點:
1、管網阻力實際值與計算值相差過大。
由一般管網特性方程式:P=Kq2,式中K—阻力系數。
如實際值K小于計算值K時,則流量增大,若實際值K大于計算值K,則流量減小。
2、選擇時未考慮風機本身全壓值編差δP的影響,當風機實際全壓為正偏差時,則流量增大;為負偏差時,則流量減小。
在風機新安裝后開始正式運轉時,或在使用過程中發生流量過大或過小時,可采用下列方法之一消除之;
A、利用增減風機的轉速調節流量。
B、利用調換新的壓力較高或低的風機以增減流量。
C、改變管網阻力系數K以改變流量。
此時可設法改變管網使阻力系數減小以增加流量,也可增加風機轉速和調換壓力較高的風機,但轉速不得大于性能表中*轉速。
5、風機的安裝與使用
安裝前:應對風機各部件進行全面檢查,機件是否完整,葉輪與機殼的旋轉方向是否一致,各部聯接是否緊密,葉輪、主軸、軸承等主要機件有無損傷。傳動組是否靈活等。
安裝時:注意檢查機殼,機殼內不應有掉入或遺留的工具或雜物,在一些結合面上為了防止生銹,減少拆卸困難,應涂上一層潤滑脂或機械油,風機與地基結合面和風機與進出風管道聯接面應調整使之自然吻合,不得強行聯接,更不許將管道重量加在風機各部件上,并注意保證風機的水平位置。
安裝要求:
1、按圖紙所示的位置與尺寸安裝,為確保*率,特別要保證進風口與葉輪的軸向和徑向間隙尺寸。
2、安裝后試撥傳動組,檢查是否有過緊或與固定部分磨蹭現象。
3、全部安裝完畢,總檢合格后,才能進行風機的試運轉。
風機的操作
1、風機啟動前,應進行下列準備工作。
1)“點車”查看風機及其系統有無異味、異振,如有應排除之,如無,點車時間逐漸拉長,直至正常運行。
2)風機啟動達到正常轉速時,應在運轉過程中經常檢查軸承溫度是否正常,當軸承溫度沒有特殊要求時,軸承溫升不得超過環境溫度40℃,軸承部分的均方根振動速度值不得大于6.3m/S。如發現風機有劇烈的振動、撞擊、軸承溫升迅速上升等到現象時,則必須緊急停車。
6、風機的維護
1、風機及其系統不許帶病運行。
2、風機應由專人保管,專人使用。
3、定期清除風機內部積灰,污垢等雜質,并防止生銹。
4、風機的維護必須在停機斷電時進行。
5、風機維修、試車時禁止無關人員及行動不便者在場圍觀。
6、風機試車時,在風機進出口方向十米之內不許站人。
7、風機維修后應清點工具及其它用品,以防止遺留在風機及管道內部。
8、除每次檢修后應更換潤滑劑外,正常情況下應根據實際情況更換潤滑劑。
7、風機的主要故障及原因
1、風機劇烈振動
?。?)風機軸與電機軸不同心。
?。?)機殼與葉輪或進風口與葉輪摩擦。
?。?)基礎的剛度不夠或不牢固。
(4)葉輪鉚釘松動或葉輪變形。
(5)葉輪軸盤孔與軸配合松動。
(6)機殼、軸承座與支架,軸承座與軸承蓋等聯接螺栓松動。
(7)風機口、出風管道安裝不良,產生共振。
?。?)葉片有積灰、污垢、葉片磨損、葉片變形、軸彎曲等原因使轉子不平衡。
2.軸承溫升過高
?。?)軸承箱劇烈振動;
?。?)潤滑劑質量不良、變質或含有灰塵、砂粒、污垢等雜質或填充量不足;
(3)軸承箱蓋、座聯接螺栓之緊力過大或過小;
?。?)軸與滾動軸承安裝歪斜、前后兩軸承不同心;
?。?)滾動軸承損壞或軸彎曲;
3.電機電流過大或溫升過高
(1)開車時進、出氣管道閘門未關;
?。?)電機輸入電壓低或電源單相斷電;
?。?)受軸承箱劇烈振動的影響;
?。?)主軸轉速超過額定值。
