1.風機用途
XQⅠ型、XQⅡ型高壓離心通風機時專為水泥窯系統設計的斜槽風機。該風機還可用于各種化鐵爐、熔爐、鍛冶爐的鼓風,冶適用于輸送空氣及無腐蝕性、不自燃、不含有粘性物質的氣體。輸送介質溫度不超過80℃,介質中所含的塵土及硬質顆粒不大于150mg/m3。
2.風機形式
1)、XQⅠ型、XQⅡ型風機均為單吸入風機,傳動方式為A式傳動。
2)、XQⅠ型、XQⅡ型風機均可制成順時針旋轉或逆時針旋轉兩種形式,從電動機一端正視,如葉輪按順時針方向旋轉,稱順旋風機,以“順”表示;按逆時針方向旋轉,稱逆旋風機,以“逆”表示。
3)、風機出口位置以機殼出口角度表示,“順”“逆”風機均可制成0o、45o、90o、135o、180o五種角度。
3.結構特點

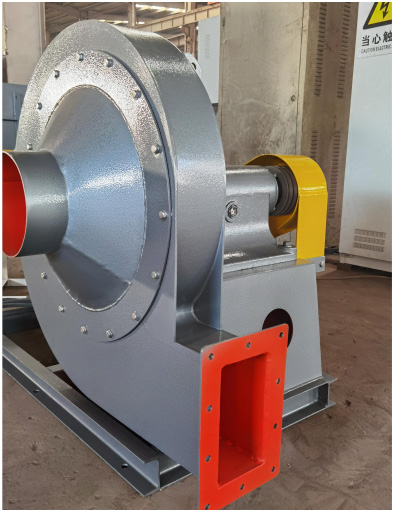

XQⅠ型、XQⅡ型高壓離心通風機由葉輪、機殼、進風口、機座等組成
1)葉輪:葉形按新的*前向風機理論進行設計。葉輪成形后經靜、動平衡校正,因此運轉平穩可靠。
2)機殼:用普通鋼板焊接成蝸形殼體。
3)進風口:用普通鋼板焊接成收斂式流線形結構,流動性能好。
4.性能與選擇 XQⅠ型、XQⅡ型風機性能表中的性能參數是按溫度t=20℃,大氣壓力P=101325Pa,氣體密度=1.2Kg/m3狀態下的空氣進行計算的。若使用條件與上述條件不符合,性能參數應按相關參數計算。
XQⅠ型、XQⅡ型風機性能表
型號 | 機號№ | 轉速r/min | 序號 | 流量 | 全壓 | 所需功率 | 電動機 | 流量 |
m3/h | Pa | KW | 型號 | 功率kw | ||||
XQ | 4.8A | 2840 | 1 | 232 | 5028 | 0.734 | Y801-2 | 0.75 |
2 | 325 | 5269 | 0.923 | Y802-2 | 1.1 | |||
3 | 418 | 5422 | 1.16 | Y90S-2 | 1.5 | |||
4 | 511 | 5466 | 1.38 | Y90S-2 | 1.5 | |||
5 | 604 | 5419 | 1.63 | Y90L-2 | 2.2 | |||
6 | 697 | 5226 | 1.91 | Y90L-2 | 2.2 | |||
7 | 790 | 5082 | 2.20 | Y100L-2 | 3.0 | |||
8 | 883 | 4828 | 2.44 | Y100L-2 | 3.0 | |||
XQ | 5.4A | 2840 | 1 | 330 | 6363 | 1.32 | Y90S-2 | 1.5 |
2 | 463 | 6669 | 1.66 | Y90L-2 | 2.2 | |||
3 | 595 | 6862 | 2.09 | Y90L-2 | 2.2 | |||
4 | 727.5 | 6918 | 2.49 | Y100L-2 | 3.0 | |||
5 | 860 | 6858 | 2.94 | Y100L-2 | 3.0 | |||
6 | 992 | 6690 | 3.44 | Y112M-2 | 4.0 | |||
7 | 1125 | 6422 | 3.96 | Y112M-2 | 4.0 | |||
8 | 1257 | 6110 | 4.40 | Y123S1-2 | 5.5 | |||
XQ | 4.7A | 2840 | 1 | 585 | 5187 | 1.44 | Y90S-2 | 1.5 |
2 | 747 | 5287 | 1.77 | Y90L-2 | 2.2 | |||
3 | 908 | 5416 | 2.13 | Y90L-2 | 2.2 | |||
4 | 1069 | 5469 | 2.48 | Y100L-2 | 3.0 | |||
5 | 1231 | 5416 | 2.85 | Y100L-2 | 3.0 | |||
6 | 1392 | 5351 | 3.24 | Y112M-2 | 4.0 | |||
7 | 1554 | 5187 | 3.62 | Y112M-2 | 4.0 |
